DFT — Dry Film Thickness, épaisseur du film sec : la grandeur la plus mesurée du monde des revêtements, et l'une des plus mal lues. Trop mince, la barrière fuit ; trop épais, le film fissure ; mal mesuré, on ne sait rien. Ce guide explique pourquoi l'épaisseur gouverne la durabilité, comment on la mesure, et comment lire une spécification.
Un revêtement barrière protège en interposant de la matière entre le métal et l'environnement : sa performance croît avec l'épaisseur — la perméabilité à l'humidité et aux ions diminue, la couverture des pics de rugosité s'assure, la réserve d'usure augmente. C'est pourquoi les systèmes sont qualifiés à des épaisseurs nominales définies (NDFT) : le même produit à la moitié de l'épaisseur n'est pas « moitié moins durable » — il peut ne plus être une barrière du tout aux points faibles.
Mais la relation n'est pas « toujours plus » : au-delà des maxima de fiche, les films épais retiennent solvants, fissurent aux cycles thermiques, s'écaillent aux arêtes. L'épaisseur est une fenêtre, pas une direction — et les batteries d'échangeurs en sont le cas extrême : quelques dizaines de microns, ni moins, ni plus.

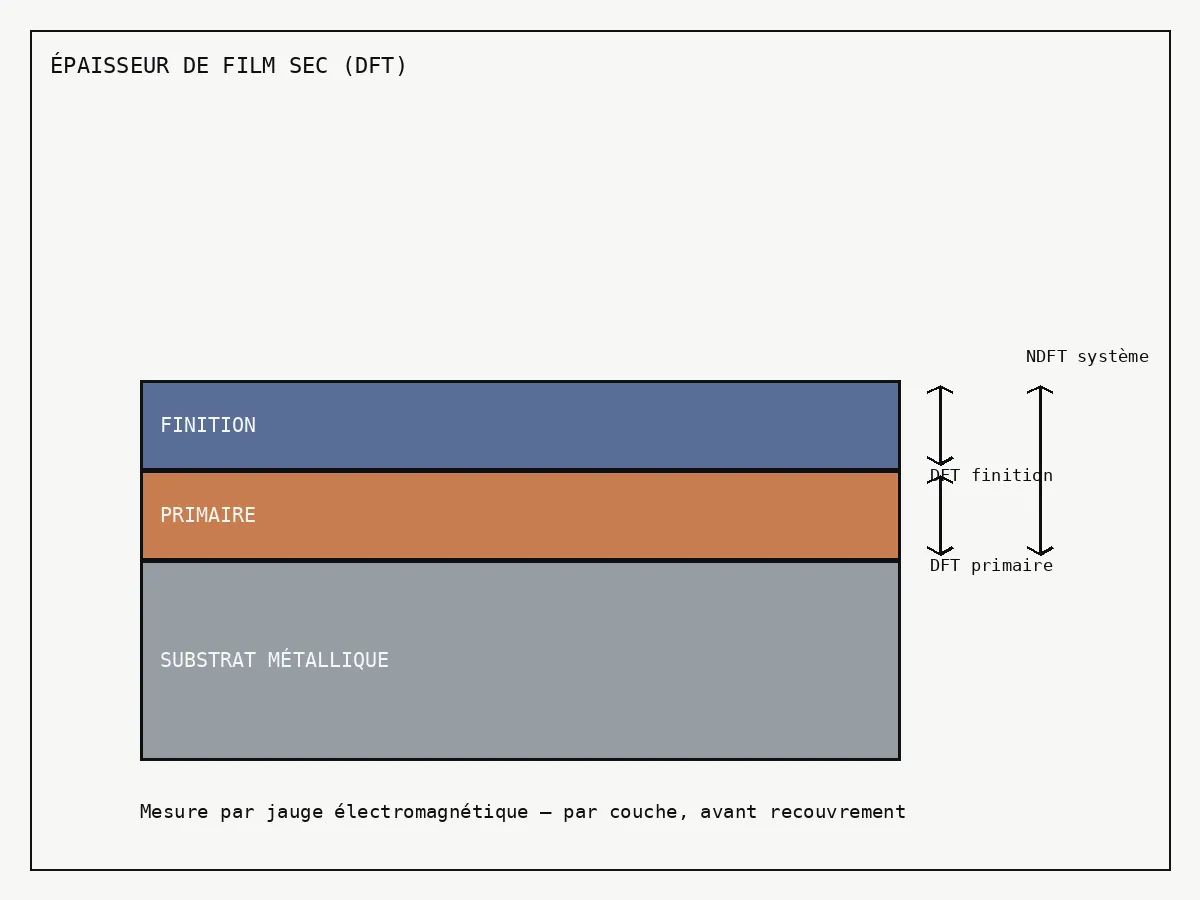

DFT (Dry Film Thickness) : épaisseur du film sec d'un revêtement, mesurée après séchage/polymérisation, en microns. NDFT (Nominal DFT) : épaisseur nominale spécifiée pour chaque couche et pour le système, assortie de bornes mini/maxi — la valeur à laquelle le système est qualifié.
La corrosion n'attaque pas la moyenne : elle attaque les points. Un chantier peut afficher une moyenne DFT irréprochable en cachant des zones entières sous le minimum — creux de rugosité mal couverts, arêtes où le film file, zones d'accès difficile expédiées. C'est là, exactement là, que la barrière cédera ; le reste de la surface, sur-épais, n'y pourra rien. D'où la règle qui change tout : le DFT se spécifie, se mesure et se juge en distribution — nominale, minima, maxima, plan de mesurage — jamais en moyenne seule.

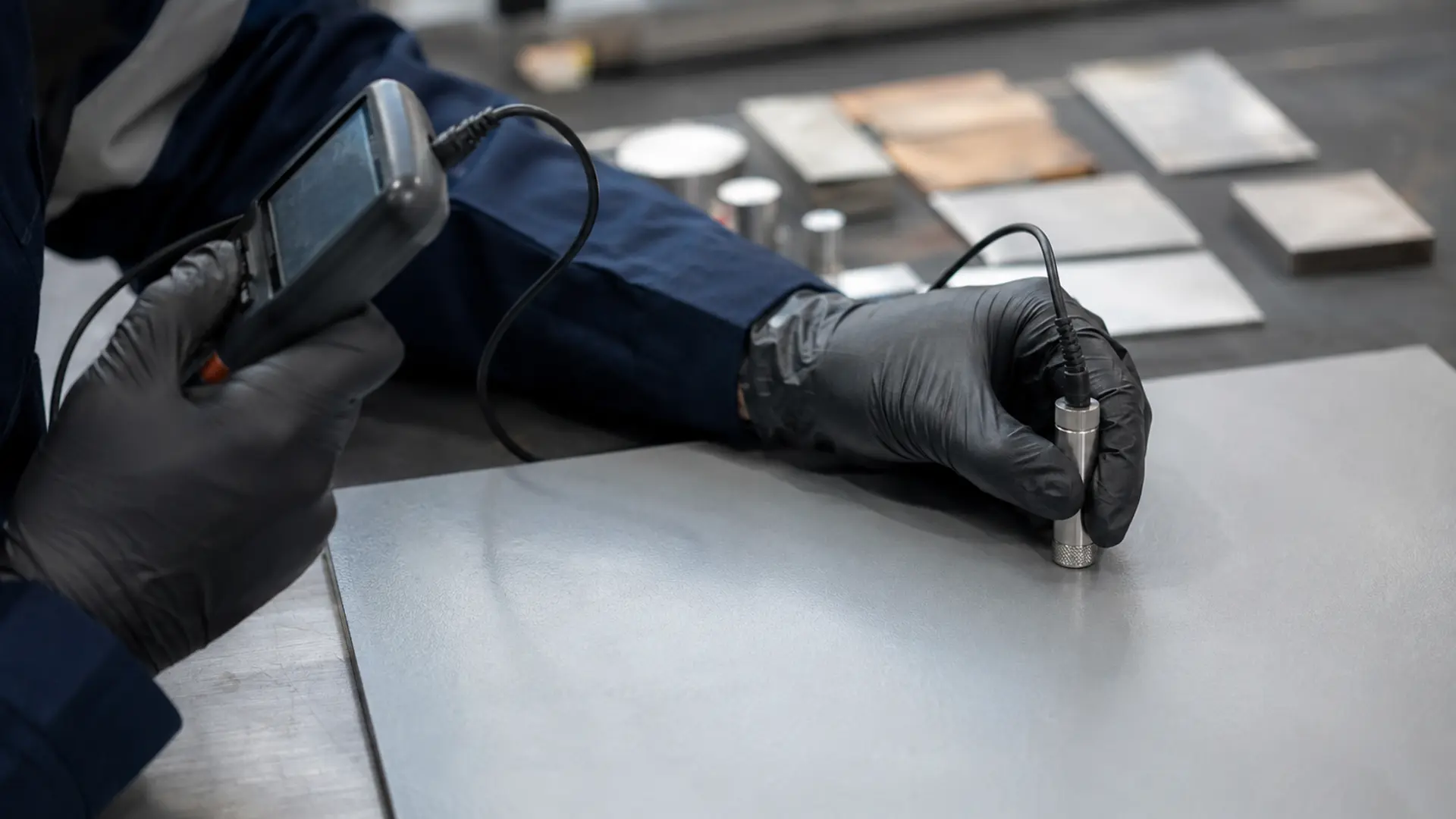

Sur supports ferreux, la mesure courante est non destructive par induction magnétique ; sur métaux non ferreux (aluminium notamment), par courants de Foucault — beaucoup de jauges modernes combinent les deux et reconnaissent le support. Les conditions d'une mesure qui vaut quelque chose : jauge étalonnée sur le support réel du chantier (la rugosité du décapage influence la lecture — on étalonne sur support préparé, pas sur cale lisse), plan de mesurage défini à l'avance (nombre de points, répartition, zones singulières incluses), et enregistrement localisé. Le tableau résume la lecture d'une spécification.
| Élément | Signification | Vérification associée |
|---|---|---|
| NDFT par couche | Épaisseur nominale de qualification | DFT mesuré par couche, avant recouvrement |
| NDFT système | Épaisseur totale visée | DFT final en distribution |
| Minimum | Sous cette valeur, la barrière n'est plus qualifiée | Aucun point sous le minimum — pas « en moyenne » |
| Maximum | Au-delà : rétention de solvants, fissuration, écaillage | Points hauts contrôlés aussi — sur-épaisseur n'est pas bonus |
| Plan de mesurage | Nombre, répartition, zones singulières | Défini avant chantier, points localisés sur croquis |
| Étalonnage | Référence de la jauge sur support réel | Sur support préparé du chantier, consigné |
Le cas des batteries d'échangeurs inverse la peur habituelle : le risque n'y est pas le « trop mince » mais le « trop épais » — un film qui comble le pas d'ailettes ou isole thermiquement dégrade la fonction même de l'équipement. Les traitements de batteries se spécifient en couche mince (quelques dizaines de microns) et se contrôlent aussi en couverture et en libre passage d'air : ici, le DFT protège la performance autant que le métal.
Corrosion perlée le long des arêtes d'une structure : le film y « filait » sous le minimum — classique, la tension de surface amincit les angles. Le plan de mesurage suivant inclut systématiquement arêtes et soudures, avec couche supplémentaire locale (stripe coat) spécifiée.
Rattrapage de planning à la couche unique généreuse : DFT double du maximum par endroits. Un hiver de cycles thermiques plus tard : faïençage et écailles aux zones épaisses. La fiche technique donnait la fenêtre ; le chantier avait choisi une direction.
Traitement de batterie appliqué en surépaisseur par excès de zèle : perte de charge accrue, échange dégradé. Le contrôle utile n'était pas seulement l'épaisseur : c'était le passage d'air. Retour aux règles de l'art du métier — couche mince, couverture, contrôle fonctionnel.
Le rapport DFT sans localisation des points : douze mesures « quelque part » ne prouvent rien. Un point de mesure vaut par ses coordonnées — zone, composant, croquis — autant que par sa valeur.
Pour aller plus loin : Contrôle qualité des revêtements → · Préparation Sa 2½ → · ISO 12944 expliquée → · Peinture vs revêtement → · Protection des échangeurs →
Assez pour décrire la distribution, répartis pour ne rien épargner — le nombre exact dépend de la surface et du référentiel retenu, et c'est précisément le rôle du plan de mesurage de le fixer avant chantier. Les principes constants : des points répartis sur toutes les zones (pas concentrés là où c'est commode), les singularités incluses d'office — arêtes, soudures, raccords, zones d'accès difficile, car c'est là que le film s'amincit —, des lectures par zone en petites séries plutôt qu'isolées, et une localisation sur croquis. Un contrôle dont on ne peut pas dire où il a mesuré n'est pas un contrôle : c'est un échantillon de politesse.
Oui, et c'est un outil de diagnostic précieux — avec ses précautions de lecture. La jauge donne l'épaisseur résiduelle du système en place : comparée aux épaisseurs d'origine (si le dossier existe) ou aux valeurs typiques du système identifié, elle renseigne sur l'usure et les zones amincies. Les limites : sans dossier d'origine, on mesure un état sans référence ; les multicouches anciens et les reprises successives brouillent l'interprétation ; et l'épaisseur ne dit rien de l'adhérence ni de ce qui se passe dessous — un film épais peut recouvrir une corrosion active. Le DFT ancien se lit donc en faisceau : avec l'inspection visuelle, les sondages d'adhérence et l'historique du support.
Parce que le rendement théorique est une donnée de formulation — surface couverte par litre à l'épaisseur nominale, film parfait, zéro perte — et que le chantier est une réalité : pertes de pulvérisation, rugosité du support qui « boit » les premiers microns (le volume mort du profil de décapage), sur-épaisseurs locales inévitables, formes complexes. L'écart entre théorique et pratique n'est pas une anomalie, c'est un coefficient à connaître — il dépend du mode d'application et de la géométrie. La lecture utile : le rendement théorique sert à comparer des produits entre eux ; le rendement pratique, issu de l'expérience, sert à acheter la bonne quantité. Confondre les deux fait des chantiers à court de peinture — qui finissent, comme par hasard, sous le DFT minimum.
